PUNTO DE ANCLAJE MODELO 320

32,75 € IVA no incluido
Estoc Disponible | Envío en 1 - 3 días laborales
Referencia: 1230081
EAN-13:

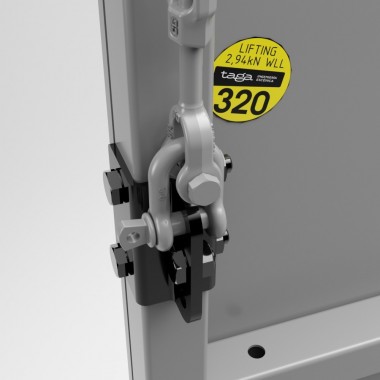

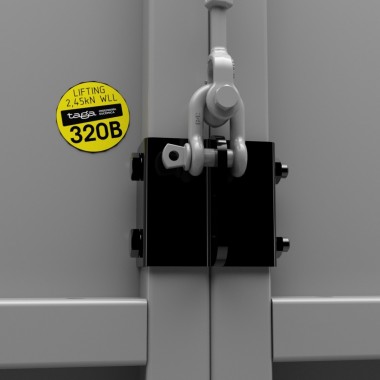

PUNTO DE ANCLAJE PARA TUBO CUADRADO
Cantidad

  • Política de seguretat (editeu-la amb el mòdul de reassegurança de Client) Política de seguretat (editeu-la amb el mòdul de reassegurança de Client)
  • Política d\'enviaments (editeu-la amb el mòdul de reassegurança de Client) Política d'enviaments (editeu-la amb el mòdul de reassegurança de Client)
  • Política de devolucions (editeu-la amb el mòdul de reassegurança de Client) Política de devolucions (editeu-la amb el mòdul de reassegurança de Client)

1. CARACTERÍSTICAS
- Punto de anclaje para tubería cuadrada de 40mm de ancho. Posición vertical.
- La carga máxima que puede solicitarse al sistema no puede sobrepasar los 300 kg de carga elevada
- El sistema de fijación se realiza por medio de tornilleria M10x70 DIN 931 de calidad 8,8 pavonada color negro.
- El sistema de fijación es compatible con:
     - Grillete
     - Amarre en cuña
     - Mosquetón
     - Eslabón rápido
     - Tensor



2. PRECAUCIONES GENERALES
- El "artículo" tiene que ser utilizado por operadores aptos,formados y competentes.
- El "artículo" sólo debe utilizarse de acuerdo con las instrucciones dichas.
- Toda utilización no conforme puede generar riesgos de daños a las personas y a los bienes.
- Antes de cada utilización el operador debe comprobar el buen estado del "artículo".
- La calidad de los tornillos utilizados para la fijación no puede ser de calidad inferior a 8,8.
- La métrica del tornillo no puede ser inferior a M10x70 DIN 931.


3. MONTAJE
Este elemento de anclaje ha de instalarse con un apriete de fijación de los tornillos adecuado al diámetro y calidad de estos.Tornillos M10 calidad 8,8 DIN 933 par de apriete 50 (Nm).
El artículo ha de utilizarse según se indica.
Antes de utilizar este artículo asegurarse de que la unidad de elevación y su soporte pueden soportar la carga total y que ha pasado con éxito las revisiones de mantenimiento.
Utilizar este artículo solo y exclusivamente para tubería cuadrada exterior 40mm ancho y montado en posición vertical.


4. UTILIZACIÓN

4.1 Ámbito de utilización

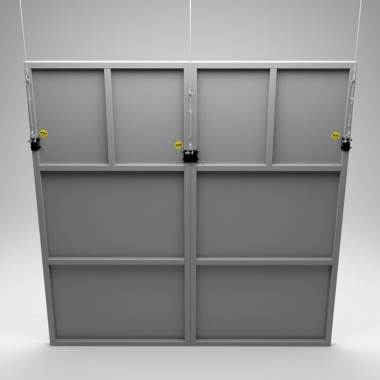

El artículo ha de ser utilizado para la fijación de estructuras, bastidores y equipos escenográficos cuya zona prensil de carga este formada por un tubo cuadrado de 40x40 mm. Tiene la posibilidad de ser utilizado con tubo rectangular de base 40 mm y longitud 60/80/100/120 adecuando la longitud de la tornillería. Este se debe montar en posición vertical.

El sistema de fijación mediante amarre en cuña, mosquetón, eslabón rápido o tensor; permite utilizar este "artículo" como sistema de anclaje intermedio entre un sistema de elevación o sujeción formado por cable de acero y una estructura (bastidor, cercha o elemento escenográfico) formado en su zona prensil por tubo con base lateral de 40 mm.

El reparto de cargas del elemento a suspender ha de ser considerado previamente para poder asegurar que el elemento de suspensión no sobrepasa la carga máxima autorizada.

4.2 Precauciones de utilización
- Siempre comprobar el estado de conservación del "artículo" antes de su utilización según las recomendaciones. En especial vigilar el buen estado de los tornillos y que no haya golpes o deformaciones en el mismo.
- Comprobar que no hay incompatibilidades de montaje, comprobar las cargas máximas útiles de todos los elementos implicados.
- El "artículo" y por extensión ninguno de los elementos instalados debe tener una capacidad de carga inferior a la de la unidad de elevación (motor).
- Comprobar que la unidad de elevación y las infraestructura de apoyo resisten una carga máxima aumentada (peso de los equipamientos + carga).
- El levantamiento de cargas es una operación peligrosa, el personal debe de ser competente y estar formado en este tipo de operaciones.
- Nunca superar la carga máxima.
- Colocarse siempre de modo que una rotura imprevista no cause daños al operario ni a su entorno.
- No añadir más peso a una carga ya aumentada.
- No levantar bruscamente una carga del suelo.
- Garantizar siempre que el sistema de fijación (amarre en cuña, mosquetón, eslabón rápido o tensor) utilizado junto con el "artículo" este en perfectas condiciones de uso.


5. MANTENIMIENTO
5.1 Antes de cada utilización
- Verificar el correcto estado del artículo.
- Verificar que no haya daños ni deformaciones.
- Verificar que los tornillos y elementos de sujeción de la carga no están deteriorados y están en buen uso de funcionamiento.

5.2 Periódicas
- Las inspecciones periódicas deben realizarse anualmente.


6. REVISIÓN Y ELIMINACIÓN
Cuando el "artículo" presente un estado de vejez o deterioro susceptible de causar riesgos, el usuario debe garantizar la eliminación del material:
- Los agujeros de alojamiento del tornillo tengan una holgura excesiva o deformación
- Los agujeros de alojamiento del cáncamo tengan una holgura excesiva o deformación.
- Si el "artículo" presenta deformaciones que no permitan un anclaje a la tubería en toda su superficie de contacto.


Descarga

DECLARACIÓN DE CONFORMIDAD

Descarga (115.15k)
